Ce înseamnă „Twin” și care construcție se potrivește rutei dvs. fotovoltaice?

REZUMAT:Un cablu solar cu un singur miez-conține un conductor de curent-în propria izolație și înveliș. „Cablu solar dublu” este un termen de piață care poate descrie două cabluri fotovoltaice izolate și înveliți separat, legate unul lângă celălalt, sau o construcție diferită cu două-nuclee sub o acoperire exterioară comună. Acestea nu sunt automat echivalente. Alegeți twin numai atunci când conductoarele pozitive și negative urmează același traseu, se acceptă ansamblul exact pentru proiect, se verifică corecțiile termice, iar fiecare capăt poate fi separat și terminat fără a deteriora cablurile fotovoltaice individuale. Alegeți cabluri cu un singur nucleu-în cazul în care polaritățile diferă, cozile conectorului necesită o rutare independentă, sunt necesare dimensiuni mai mari sau trasee speciale sau dovezile proiectului acoperă doar produsul individual cu un singur nucleu-.

Pentru o secvență mai largă de verificări standard, tensiune, curent, lungime, mediu și furnizor, începeți cuGhid de selecție a cablului solar DC. Acest articol răspunde la o întrebare mai restrânsă: cum ar trebui un EPC sau un cumpărător să aleagă aranjamentul fizic-nucleu sau dublu după ce sunt cunoscute intrările de proiectare electrică?

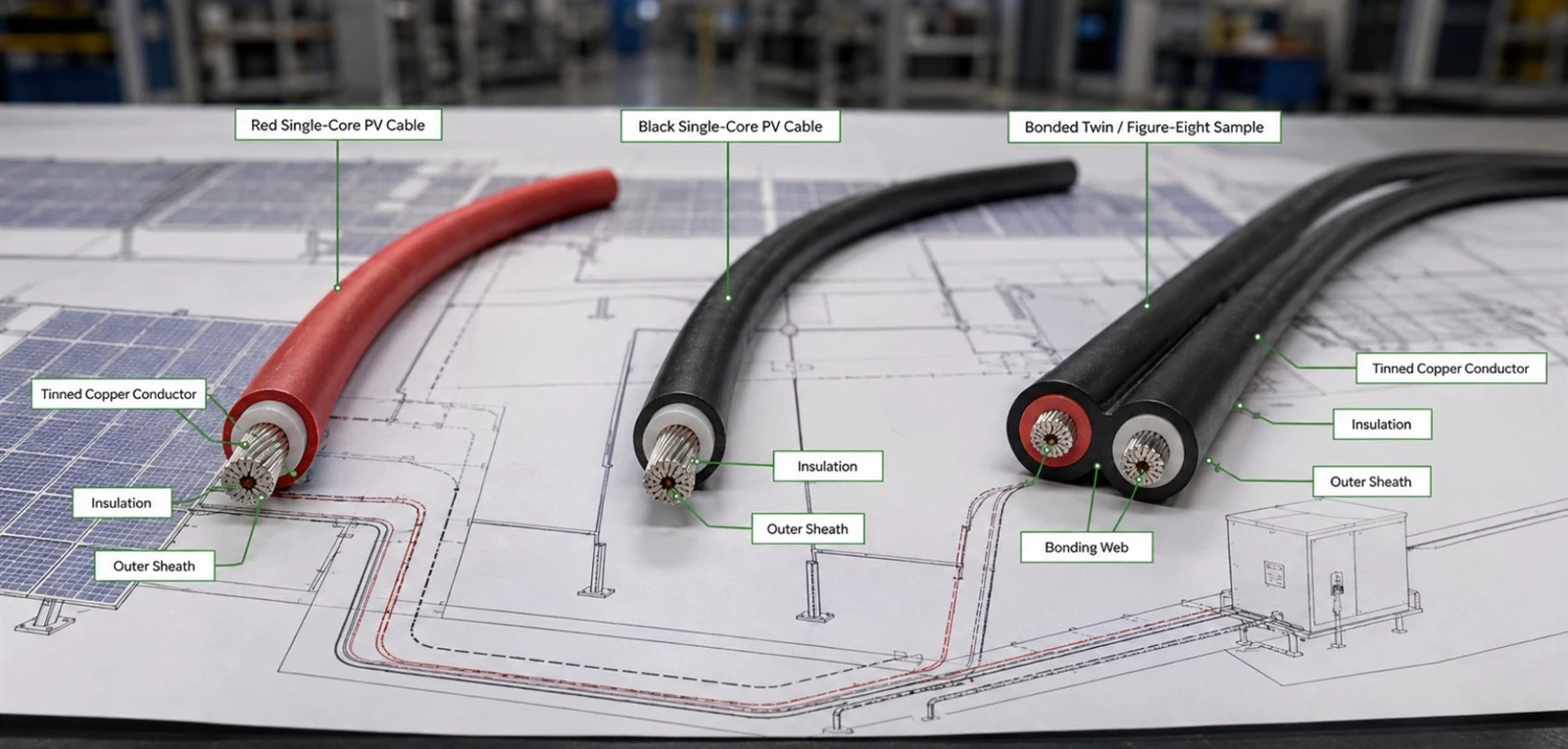

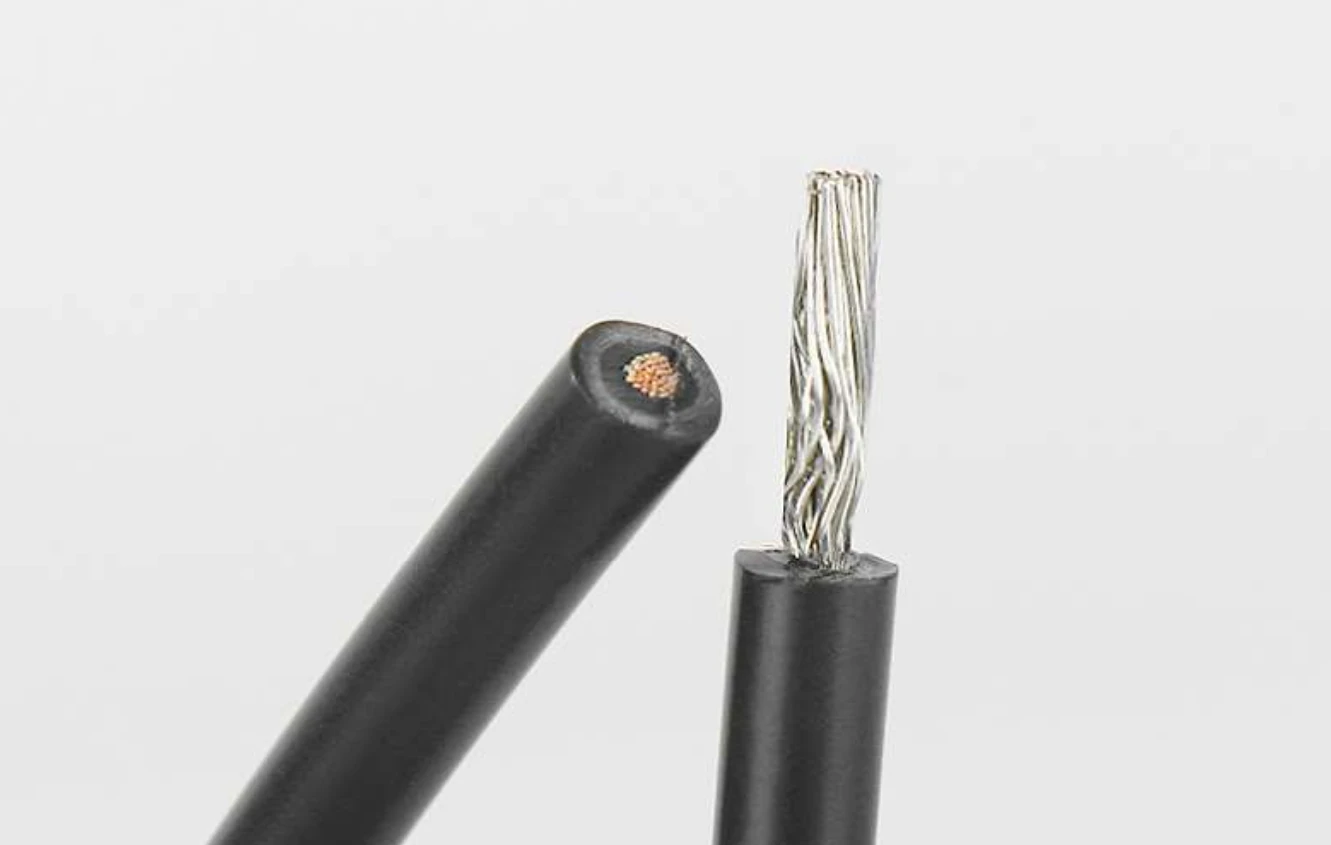

Un cablu fotovoltaic cu un singur miez-are un conductor înconjurat de sistemul său de izolație și manta specificat. Un circuit de curent continuu complet cu doi-poli utilizează în mod normal cel puțin un conductor pozitiv și unul negativ, astfel încât două cabluri cu un singur-conductor pot călători împreună pentru tot sau o parte a traseului. Ele pot separa, de asemenea, acolo unde structura matricei, cablurile modulului, intrările combinatorului, intrările invertorului sau dispozitivele de protecție necesită căi diferite.

EN 50618descrie cabluri de alimentare fotovoltaice flexibile,-fără halogeni, cu un singur-nucleu, cu izolație și manta-reticulate.IEC 62930se aplică, de asemenea, cablurilor de alimentare izolate și învelite cu un singur nucleu-încrucișat-pentru partea de curent continuu a sistemelor fotovoltaice de până la 1,5 kV CC în domeniul de aplicare declarat. Aceste declarații privind domeniul de aplicare sunt esențiale pentru a citi corect o declarație de produs dublu.

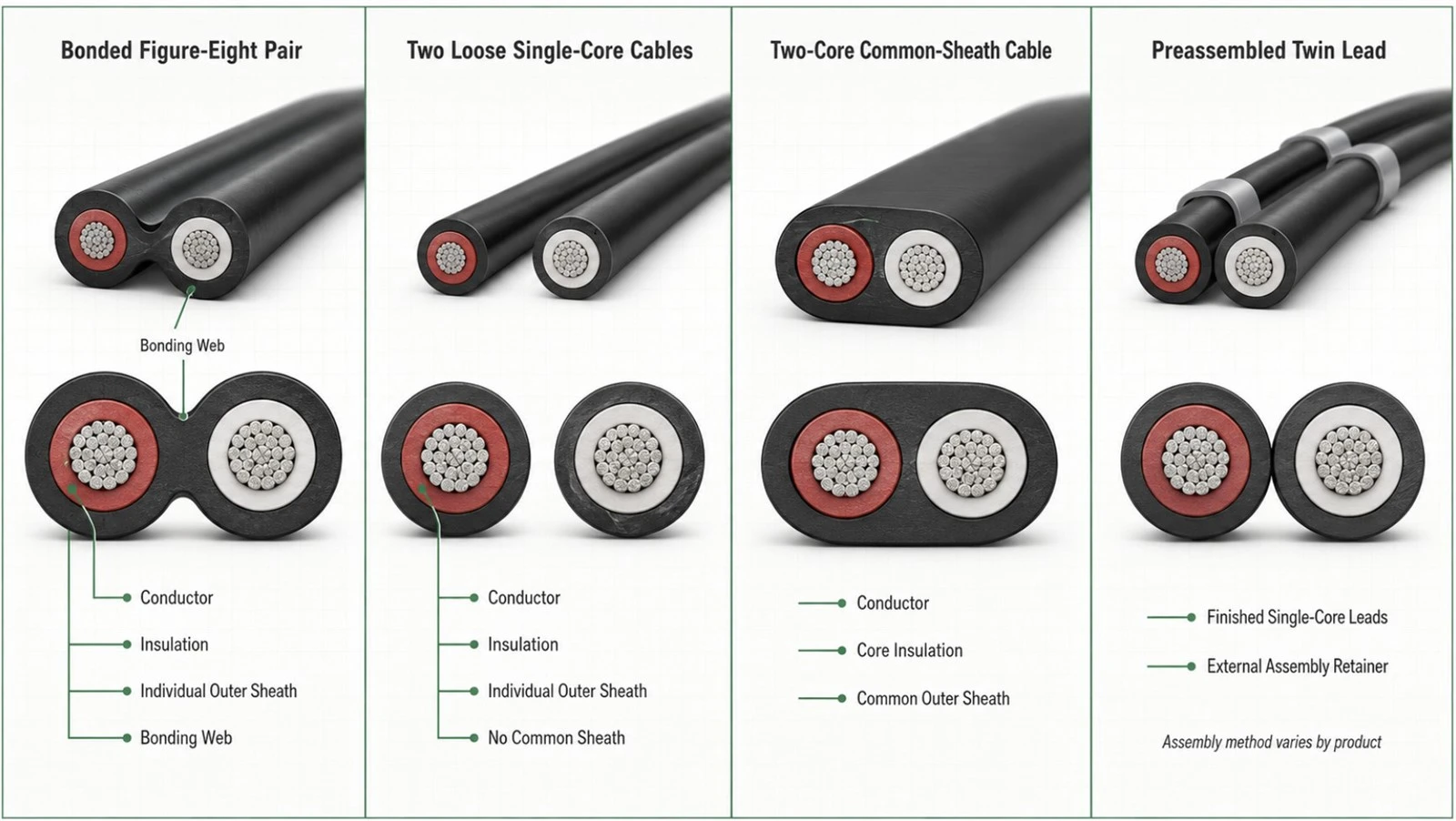

„Cablu solar dublu”, „cablu solar dublu-nucleu”, „cablu fotovoltaic duplex” și „cablu solar în formă de -opt” nu sunt înlocuitori siguri pentru un desen de construcție. Furnizorii pot folosi cuvintele în mod diferit. Înainte de a compara cotațiile, clasificați produsul oferit în una dintre următoarele construcții.

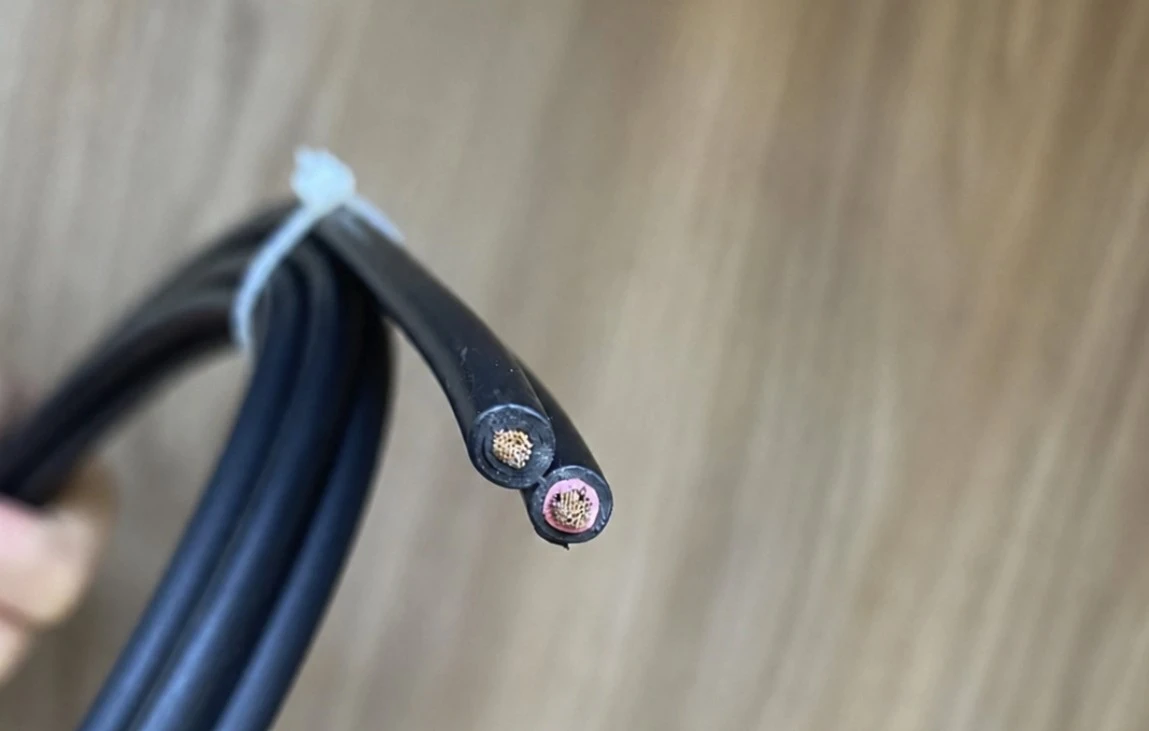

O pereche lipită poate păstra doi membri unic-înveliți complet; un cablu adevărat cu două-fii nu poate. Cuvântul de marketing „geamăn” nu dovedește izolarea dublă, adecvarea la 1,5 kV DC, utilizarea în exterior, compatibilitatea conectorilor sau conformitatea cu EN 50618/IEC 62930.

Domeniul de aplicare publicat al EN 50618 este pentru cablurile fotovoltaice flexibile cu un singur miez. Prin urmare, un nume de furnizor, cum ar fi „H1Z2Z2-K Twin Solar Cable” are nevoie de o explicație specifică produsului-. O construcție posibilă este două elemente cu un singur miez H1Z2Z2-K legate într-un ansamblu paralel. În acest caz, solicitați dovezi pentru fiecare membru și dovezi sau instrucțiuni suplimentare pentru lipire, separare, comportament termic și instalarea prevăzută. Nu presupuneți că ansamblul dublu în sine apare ca o denumire separată standardizată a cablului H1Z2Z2-K.

Folosește live-ulCablu solar EN 50618 H1Z2Z2-Kpagina pentru a compara construcția de bază cu un singur-nucleu, apoi solicitați desenul și pachetul de dovezi pentru ansamblul dublu exact.

Înainte de a publica sau de a cumpăra, aplicațicum se verifică un certificat de cablu solarla producătorul exact, denumirea produsului, dimensiunea conductorului și intrarea în baza de date a certificatelor. Un singur-certificat de bază nu ar trebui să fie prezentat în tăcere ca un certificat pentru o construcție diferită cu două-nuclee.

TÜV Rheinland a declarat în 2018 că 2 PfG 1169 și 2 PfG 1990 au fost retrase în octombrie 2017 și că ofertele ar trebui să treacă la EN 50618 sau IEC 62930. Exprimați acest lucru ca ghid de tranziție publicat de TÜV Rheinland, nu ca o concluzie legală universală pentru fiecare țară sau moștenire.Ghidul de tranziție al TÜV Rheinland

Când o fișă de date folosește în mod clar 2×4 mm², înseamnă în mod normal doi conductori și fiecare conductor are o secțiune transversală nominală-de 4 mm². Nu înseamnă un conductor de 8 mm². De asemenea, 2×6 mm² înseamnă în mod normal doi conductori de 6 mm², nu un conductor de 12 mm². Confirmați notația furnizorului, numărul dirijorului și desenul, mai degrabă decât să vă bazați pe un titlu de piață.

Un aranjament dublu nu dublează automat ampacitatea circuitului. Într-o buclă de curent continuu cu două-fire, conductorii pozitiv și negativ transportă curentul circuitului în direcții opuse. Curentul permis depinde de construcția exactă a cablului, metoda de instalare, temperatura ambiantă, gruparea, disiparea căldurii și metoda de proiectare aplicabilă.

Dacă întrebarea nerezolvată este dacă fiecare conductor ar trebui să aibă 4 mm² sau 6 mm², treceți laCablu solar de 4 mm² față de 6 mm². Păstrați această decizie de dimensionare electrică separată de alegerea ulterioară între două cabluri libere și un aranjament dublu legat.

• Marcați punctele de conectare pozitive și negative la modul, cutia de joncțiune, combinator, deconectare și invertor.
• Măsurați traseul comun în care ambii conductori călătoresc cu adevărat împreună; nu numărați secțiunile în care polaritățile diverge.
• Marcați fiecare punct de despicare, îndoire, penetrare, tranziție tavă/conduct, coadă conector, gland și cameră terminală.
• Confirmați că construcția dublă poate fi separată pentru lungimea necesară fără a tăia sau slăbi mantaua oricărui membru.
• Verificați geometria suportului, dimensiunile clemei, limitele direcționale de îndoire, metoda de tragere, mișcarea și accesul la service.
• Aplicați corecțiile exacte de amperitate și temperatură/grupare pentru aranjamentul instalat.
• Verificați cerințele de mediu și de incendiu pentru întregul ansamblu, inclusiv banda de îmbinare sau mantaua exterioară comună.
• Confirmați domeniul certificatului, marcarea produsului, identificarea bobinei și instrucțiunile de instalare înainte de comanda de cumpărare.

Această hartă a rutei dezvăluie adesea un răspuns hibrid: un singur-module central și zone de terminare separate, cu o secțiune dublă definită numai pe un home run direct partajat. Acesta este un rezultat al proiectului, nu o recomandare universală.

Nu utilizați un procent universal. Două conductoare încărcate adiacente pot disipa căldura în mod diferit față de două cabluri unice-instalate cu o altă distanță sau metodă. O bandă lipită, acoperire comună, conductă, tavă, suprafața acoperișului, temperatura ambiantă și circuitele din apropiere pot schimba rezultatul termic. Utilizați datele exacte ale produsului și calculul sau tabelul aplicabil local pentru instalarea efectivă.

Cel mai de încredere RFQ cere furnizorului să precizeze baza de intensitate și starea de instalare, mai degrabă decât să facă publicitate unui număr curent. Proiectantul de proiect verifică apoi această bază cu traseul real. Dacă un furnizor spune că ampacitățile dublu și unic-core sunt întotdeauna identice, solicitați testul sau calculul de sprijin și condițiile acestuia.

Conductoarele pozitive și negative se termină în mod normal separat. Prin urmare, o pereche dublă legată are nevoie de o împărțire controlată înainte de doi conectori, presetupe sau terminale PV individuali. Elementul separat trebuie să păstreze diametrul exterior rotund, integritatea mantalei și lungimea necesare componentului selectat. Un profil dublu plat nu trebuie forțat într-o garnitură de conector rotundă decât dacă acea componentă exactă este proiectată și aprobată pentru acesta.

Instrucțiunile pentru conector sunt specifice produsului-. De exemplu, documentația de asamblare Stäubli identifică secțiunile transversale-conductoarelor permise și cablurile în afara intervalelor de-diametre pentru anumite configurații de conector. Utilizați instrucțiunile pentru modelul exact de conector; nu transfera valorile acesteia către o altă familie sau marcă.

Utilizarecompatibilitate cablu solar și conectorpentru examinarea completă a conductorului-dimensiunea, toronul, diametrul-exterior, contactul, etanșarea, instrumentul și familia-de împerechere. Acest articol adaugă numai întrebările cu două-separare și două{5}}întrebări specifice.





Când cablul solar cu un singur nucleu separat este de obicei mai ușor

• Cablurile modulului și conexiunile scurte între-module se termină deja ca cabluri pozitive și negative individuale.
• Căile pozitive și negative diverg sau intră în diferite părți ale echipamentului.
• Traseul necesită dimensiuni de conductor mai mari sau mai puțin disponibile.
• Camerele de terminare etanșe necesită control independent de îndoire și intrare a cablurilor.
• Documentația proiectului sau domeniul de aplicare a certificatului acoperă în mod clar produsul principal-unic, dar nu și ansamblul dublu.
• Înlocuirea viitoare, depanarea sau modificarea rutei favorizează membrii independenți.

.

Când un cablu solar dublu verificat poate fi util

• Ambele polarități urmează același traseu continuu de alergare acasă-pentru cea mai mare parte a distanței.
• Dimensiunea perechii, baza termică, limitele de îndoire, sistemul de suport și mediul sunt documentate.
• Programul de instalare are o metodă definită și aprobată pentru a împărți web-ul și a rezilia fiecare membru.
• Lungimea bobinei și identificarea polarității reduc erorile de manipulare sau de asociere pentru rutele repetabile.
• Piața de destinație, specificațiile EPC și autoritatea de inspecție acceptă construcția și dovezile exacte.

Confortul de instalare este un factor valabil numai după compatibilitatea electrică și de conformitate. Cablul dublu nu este automat mai rapid pe un traseu cu multe ramuri, secțiuni scurte despicate, curbe strânse sau glande incompatibile.

Pentru trasee subterane sau umede, consultați îngropare directă vs conductă pentru cablu solar. Nici un format dublu, nici un nume de stil H1Z2Z2-K-în sine nu dovedesc adecvarea direct-îngropatului sau umed permanent.

Dacă proiectul propune conductori de aluminiu în interiorul unui ansamblu dublu sau duplex, revizuiți separat cablul solar de cupru față de aluminiu; materialul conductor modifică rezistența, dimensiunea, terminațiile și cerințele de tranziție.

Greșeli comune la cumpărarea cablului solar dublu

Lista de verificare a cererii de solicitare a unui singur-nucleu vs. cablu solar dublu

• Țara de destinație, specificația proiectului, tensiunea sistemului și standardul de cablu aplicabil.
• Curentul circuitului, lungimea-unică, dimensiunea conductorului, ținta-căderii de tensiune și ipotezele termice.
• Construcție exactă: pereche legată, pereche paralelă liberă, cablu adevărat cu două-fii sau cablu preasamblat.
• Desen-secțiunii transversale, numărul de conductori, aria per conductor, materialul, clasa și rezistența.
• Izolație/înveliș pentru fiecare membru, dimensiuni de gabarit, material țesătură/înveliș comun și greutatea cablului.
• Baza de intensitate, corecția mediului/grupării, raza de curbură, metoda de tragere și instalarea suportată.
• Lungimea de împărțire necesară, metoda de separare, modelul de conector/prestupă/terminal și intervalul de diametru-cablu.
• Cerințe UV, apă, chimice, incendiu, îngropare/conductă și mișcare pentru traseul exact.
• Certificat/listare, domeniul de aplicare al modelului și al dimensiunii, marcarea cablului, testul din fabrică, lungimea bobinei și trasabilitatea.
• Eșantioane, ambalare, MOQ, program de livrare, garanție și cerințe de control{0}}modificărilor.

Comparați opțiunile comerciale curente ale SINELINK începând cuH1Z2Z2-K Cablu solar dubluși solicitați adresa URL exactă a produsului, desenul și dovezile curente înainte de publicare.

Pentru întrebări despre-design vechi, consultați ofertaCablu solar dublu PV1-Fnumai după confirmarea acceptării curente a pieței de destinație și a bazei de certificare aplicabile.

Pentru proiectele care combină conducții de module, runde de start șir, ieșiri combinatoare și rute laterale-invertorului, aliniați arhitectura prinSoluție de cablu pentru centrale fotovoltaice.

Pentru lucrări de înlocuire, documentați vechiul traseu și starea de defecțiune folosindDurata de viață a cablului solar și ghid de înlocuireînainte de a trece de la un cablu unic-independent la un ansamblu dublu.

Solicitați o revizuire a cablului solar cu un singur-nucleu vs. dublu

Trimiteți țara proiectului, schița traseului, lungimi comune-de rulare și împărțire, curent, tensiune, dimensiunea conductorului propusă, metoda de instalare, modelele de conector/prestupă și standardul necesar. SINELINK poate organiza datele disponibile despre produse și domeniul de cotație pentru comparație. Proiectarea finală, conformitatea și aprobarea instalării rămân în sarcina profesioniștilor calificați ai proiectului și a autorității aplicabile.

Solicitați o revizuire a cablului solar cu un singur-nucleu vs. dublu

Întrebări frecvente

Ce este cablul solar dublu?

Este un termen de piață pentru un aranjament de cablu fotovoltaic cu doi-membri. Pot fi două cabluri complete cu un singur conductor conectate unul lângă altul, două cabluri libere furnizate împreună, un cablu adevărat cu două-conductori sau un cablu dublu preasamblat. Cereți desenul.

Cablul solar dublu este același cu cablul cu două-fii?

Nu întotdeauna. O pereche în formă de-opt lipită poate conține două elemente cu un singur conductor-înveliți individual, în timp ce un cablu adevărat cu două-conductori utilizează o construcție generală diferită.

Ce înseamnă cablu solar de 2×6 mm²?

În mod normal, înseamnă doi conductori, fiecare cu o suprafață nominală de 6 mm². Confirmați notația și desenul furnizorului; nu este un conductor de 12 mm².

Cablul solar dublu transportă de două ori curentul cablului cu un singur-fier?

Nu. Conductoarele pozitive și negative din circuit transportă curentul circuitului. Ampacitatea trebuie verificată pentru construcția și instalarea exactă.

Cablul dublu H1Z2Z2-K este certificat conform EN 50618?

Domeniul de aplicare publicat al EN 50618 este pentru cabluri unic-. Verificați dacă produsul este doi membri unic-conform într-un ansamblu și ce dovezi acoperă construcția completă oferită.

Cablul solar dublu poate folosi conectori de tip MC4?

Fiecare capăt de cablu separat trebuie să se potrivească exact cu conductorul conectorului, toronul, diametrul exterior-, etanșarea, contactul și cerințele instrumentului. Nu introduceți un profil dublu plat într-o garnitură rotundă decât dacă este aprobat.

Poate fi instalat cablu solar dublu în conductă?

Numai după verificarea dimensiunilor complete a cablului, umplere, tragere, îndoire, corecție de căldură/grupare, adecvarea locației umede-și regulile locale pentru traseu.

Cablul solar dublu poate fi îngropat direct?

Formatul dublu nu dovedește adecvarea înmormântării. Confirmați certificatul exact al produsului finit, fișa tehnică, construcția mantalei și instrucțiunile de instalare.

Este cablul solar dublu mai bun pentru acoperișuri?

Poate simplifica un traseu partajat lung, dar cablurile separate cu un singur conductor-poate fi mai ușoare în jurul cablurilor modulelor, ramurilor, curbelor strânse și intrărilor individuale ale echipamentelor. Utilizați harta rutei.

Cablul solar dublu este același cu cablul dublu-și-de pământ?

Nu. Twin-și-pământul este o clădire-construcție de cablare și nu ar trebui tratată ca cablu fotovoltaic fără evaluarea PV exactă, adecvarea mediului și acceptarea proiectului.

Ar trebui să cumpăr cablu dublu PV1-F sau dublu H1Z2Z2-K?

Începeți cu piața țintă și cerințele actuale ale proiectului. TÜV Rheinland a publicat că 2 PfG 1169 au fost retrase în 2017; verificați orice ofertă PV1-F și utilizați dovezile EN 50618/IEC 62930 acolo unde este necesar.

Referințe tehnice

IEC 62930:2017 - Cabluri electrice pentru sisteme fotovoltaicecu o tensiune nominală de 1,5 kV DC - Record oficial IEC; domeniul de aplicare publicat este un cablu PV cu un singur conductor.

DIN EN 50618:2015-11 - Cabluri electrice pentru sisteme fotovoltaice- Standardele oficiale-înregistrarea editorului; rezumatul domeniului de aplicare descrie cabluri flexibile cu un singur conductor.

IEC 62548-1:2023 - Rețele fotovoltaice - Cerințe de proiectare- Înregistrare oficială IEC care acoperă designul matricei fotovoltaice și cerințele de cablare CC.

TÜV Rheinland - Noi cerințe internaționale pentru producătorii de cabluri fotovoltaice- Notificare oficială de tranziție privind 2 PfG 1169/1990 și EN 50618/IEC 62930.

Instrucțiuni de asamblare a conectorului Stäubli MA231 - MC4- Exemplu de producător care arată intervalele de-secțiuni transversale-conductoarelor și de diametre-specifice ale produsului.
