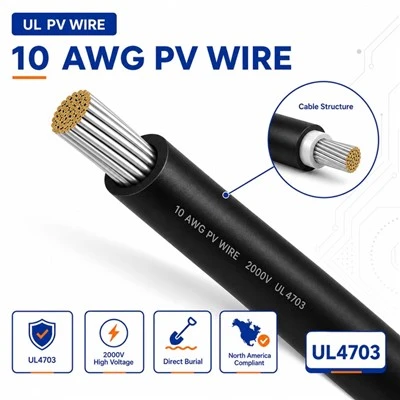

Prezentare generală a produsului

Firul fotovoltaic de 2000 V este proiectat pentru următoarea generație de arhitectură de sistem fotovoltaic de înaltă tensiune-. Pe măsură ce industria solară se îndreaptă spre 1500 V DC și mai departe, sistemul de izolație al firului trebuie să țină pasul. Cablul fotovoltaic standard de 600V sau 1000V nu poate fi utilizat în sistemele proiectate peste tensiunea sa nominală și, în cazul proiectelor la scară de utilități care adoptă din ce în ce mai mult design de șir de 1500V, firul nominal de 2000V-oferă atât marja de izolație necesară, cât și spațiul liber pentru evoluția viitoare a sistemului. Aceasta nu este doar o versiune mai groasă a firului fotovoltaic standard. Compusul de izolație, grosimea peretelui și performanța dielectrică sunt formulate special pentru a rezista la funcționarea continuă la 2000 V DC.

Specificații

Parametru	Caietul de sarcini
Tensiune nominală	2000V DC
Conductor	Cupru cositorit
Ecarte disponibile	14 AWG până la 4/0 AWG
Izolare	Polietilenă reticulat{0}, grosime sporită a peretelui
Evaluarea temperaturii	90 de grade umed, 150 de grade uscat
Rezistenta la lumina soarelui	Rezistent la lumina soarelui
Sacou	Izolație XLPE{0}}un singur strat
Listare	UL 4703 (2000V nominal)
Utilizare NEC	Circuite surse fotovoltaice, circuite de ieșire fotovoltaice în sisteme de peste 1000 V DC
Culoare	Negru, roșu sau personalizat

De ce contează evaluarea 2000V

Trecerea de la 1000V la 1500V DC este una dintre cele mai semnificative tendințe în domeniul solar la scară de utilitate-. Șirurile mai lungi înseamnă mai puține combinatoare, mai puțin cupru și un echilibru mai mic-al-costului sistemului. Dar această schimbare înseamnă, de asemenea, că firul trebuie să fie evaluat pentru o tensiune mai mare, iar NEC necesită ca tensiunea nominală a cablului să atingă sau să depășească tensiunea maximă a sistemului, inclusiv factorul de corecție a circuitului deschis la rece-temperatura deschisă-.

În practică, un sistem de 1500 V CC poate produce tensiuni de circuit deschis-apropiindu-se de 1600–1700 V în condiții reci. Un fir nominal de 2000 V- oferă o marjă confortabilă peste acest nivel, asigurând conformitatea codului fără a necesita o justificare inginerească specială. De asemenea, poziționează instalația pentru potențialele creșteri viitoare ale tensiunii sistemului, pe măsură ce tehnologia invertorului și modulului continuă să evolueze.

Utilizări de bază

Cablaj șiruri de 1500 V CC

Aplicația principală. În sistemele comerciale la scară-utilităților și mari, proiectate la 1500 V DC, fiecare conductor din circuitul sursei fotovoltaice trebuie să aibă o valoare nominală de 2000 V. Acestea includ cabluri de tip șir, conductori de rețea și orice prelungitor din secțiunea de curent continuu de înaltă-tensiune a sistemului.

Circuite combinate și alimentatoare de{0}}înaltă tensiune

Ieșirile combinatorului și alimentatorul de curent continuu în sistemele de 1500 V necesită, de asemenea, un fir nominal de 2000 V-. Tensiunea nominală se aplică întregii trasee a circuitului de curent continuu, nu doar conductoarelor-la nivel de șir.

Viitoare-Infrastructură pregătită

Unii dezvoltatori de proiecte specifică cablu de 2000 V chiar și în sistemele actuale de 1000 V pentru a evita recablarea dacă site-ul este ulterior actualizat la arhitectura de 1500 V. Această abordare-perspectivă adaugă costuri minime la momentul instalării și poate economisi cheltuieli semnificative dacă are loc o actualizare a tensiunii pe durata de viață a sistemului.

Scenarii de aplicare

Ferme solare la scară de utilitate-

Fermele solare mari care funcționează la 1500 V DC reprezintă piața principală pentru firele fotovoltaice de 2000 V. Aceste proiecte folosesc șiruri mai lungi cu mai multe module în serie, generând o tensiune mai mare-de circuit deschis, care necesită un grad de izolație îmbunătățit. Fiecare conductor șir, cursă de start și ieșire de combinator din secțiunea DC utilizează un fir nominal de 2000 V-pentru a îndeplini cerințele NEC.

Sisteme comerciale mari cu invertoare de 1500V

Pe măsură ce invertoarele string de 1500 V devin disponibile în factori de formă mai mici, sistemele comerciale mari de acoperișuri și carport încep să adopte -arhitectura DC de înaltă tensiune. 2000V Wire PV permite acestor instalații să captureze economiile de costuri BOS ale designului de 1500V, menținând în același timp conformitatea totală cu codul.

Stocare Solar Plus cu magistrală DC de-înaltă tensiune

Unele arhitecturi de stocare avansate folosesc cuplarea de înaltă tensiune de -cc între matricea fotovoltaică și sistemul de baterii. Când tensiunea magistralei CC depășește 1000 V, toți conductorii din secțiunea de-tensiune înaltă necesită un fir nominal de 2000V-pentru a îndeplini cerințele de siguranță și de cod.

Ghid de selecție

Cablul fotovoltaic de 2000 V este necesar în orice sistem fotovoltaic în care tensiunea maximă a sistemului depășește 1000 V CC. Aceasta include toate modelele de șiruri de 1500 V CC după aplicarea factorului de corecție a tensiunii la rece-NEC.

Pentru sistemele care funcționează la 1000 V DC sau mai jos, este suficient un fir PV standard de 1000 V-. Cu toate acestea, specificarea unui fir de 2000 V într-un sistem de 1000 V oferă flexibilitate de actualizare viitoare la un cost suplimentar minim.

Comparație de evaluare a tensiunii

Evaluare	Tensiunea tipică a sistemului	Aplicație comună
600V	Până la 600 V DC	Sisteme rezidențiale vechi, mici off{0}}rețea
1000V	Până la 1000 V DC	PV standard rezidențial și comercial
2000V	Până la 2000 V DC	Proiecte-de utilitate, comerciale mari, pregătite pentru viitor

Suport tehnic

Oferim asistență pentru selectarea ecartamentului firului pe baza tensiunii sistemului, configurației șirurilor, cerințelor de intensitate NEC și calculelor căderii de tensiune. Asistența pentru documentație include foi de date, verificarea listei UL și materiale-de conformitate specifice proiectului pentru autorizare și inspecție.
